压力管路过滤器

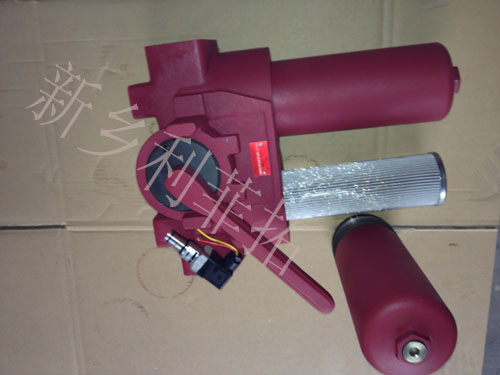

压力管路过滤器,结构要比液压吸油滤器结构复杂,它由滤头,滤筒,滤芯组成,必要时它带有旁通阀,发讯器和最后机会过滤器。如PLF压力管路过滤器等。
1.滤头
进出口一般设在滤头两侧,发讯器设在滤头顶端。材料一般采用球墨铸铁。
2.滤筒
包容滤芯,承受系统最大压力,有时瞬间几倍的系统压力,材料选用冷轧铁。
3.旁通阀
滤芯堵塞后,未过滤,油液从这里通向下游。
4.发讯器
滤芯堵塞后,在设定的压差到达后,它向管理者发出讯号。
5.单向阀
装在滤芯安装座上,更换滤芯时,防止管路油液流空。如GU-H压力管路过滤器
6.滤芯
精度一般为3-25um;
材料为玻璃纤维等;
一般承受压力1.6Mpa--32Mpa;
7.放油阀
带有沉积槽的滤筒,在下端都安装放油阀,以便定期将污油放出。中低压滤可设放油开关或球阀,高压滤可设置简单的螺塞即可。
8.最后机会过滤芯
当主滤芯堵塞,自旁通阀打开通道的液流可以从最后机会滤芯通过。这个滤芯材料孔径要大于外部的主滤芯。
