TF(LXZ)系列箱外自封式吸油过滤器

作者:佳洁宝滤器 来源:www.lft-oil-filter.com 浏览:0 发布时间:2016-10-15

TF(LXZ)系列箱外自封式吸油过滤器
(一)  简介
本过滤器安装在油泵吸油口处,用以保护油泵及其它液压元件,以避免吸入污染杂质,有效地控制液压系统污染,提高液压系统的清洁度。
本过滤器可直接安装在油箱侧边,上部或底部,吸油筒体浸入油箱内液面以下,过滤器滤头露在油箱外,并设有自封阀,旁通阀,滤芯污染堵塞发讯器等装置,使更换贺德克滤芯和清洗滤芯时油箱内油液不会流出,本产品设计新颖,安装方便,通油能力大,阻力小,清洗或更换滤芯方便等优点。
(二) 性能与特点
1、安装连接方便,简化系统管路:
本过滤器可直接安装在油箱侧边,底部或上部,过滤器滤头露在油箱外,吸油筒体浸入油箱内液面以下,出油口设有管式、法兰式连接,过滤器内设置自封阀等装置,使管路省去装截止阀等其它管件,从而使管路简化,安装方便。
2、设置自封阀,使更换,清洗滤芯或维修系统非常方便:
当更换、清洗滤芯或维修系统时,只需旋开过滤器端盖(清洗盖),此时自封阀会自动关闭,隔绝油箱油路,使油箱内油液不会向外流出,从而使清洗,更换滤芯或维修系统非常方便,如顶开自封阀又可作油箱向外放油之用。
3、具有滤芯污染发讯器与油路旁通阀,提高了液压系统的可靠性:
当滤芯被污染物堵塞到出油口真空度为0.018MPa时,发讯器便发出讯号,应及时更换或清洗滤芯。若此时不能马上停机或无人来更换滤芯时,设在滤芯上部的油路旁通阀会自动开启(开启值为:真空0.02MPa),以避免油泵出现吸空故障。但此时应停机更换或清洗滤芯,以保持液压系统清洁度,提高液压系统的可靠性。

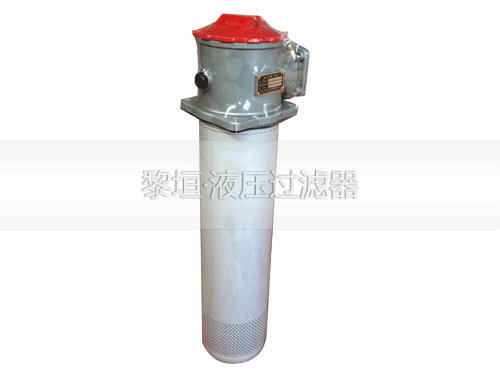

TF(LXZ)系列箱外自封式吸油过滤器
TF(LXZ)系列箱外自封式吸油过滤器
工作介质:一般液压油磷酸脂液压油 乳化液 水-已二醇
流量:25-1300L/min
过滤精度:80-180μm
工作压力:0.6MPA
连接方式:管式 法兰
注:*为过滤精度,若使用介质为水-已二醇,公称流量160L/min,过滤精度80μm,则过滤器型号为:TFA.BH-160X80,滤芯型号为:TFX.BH-160X80
