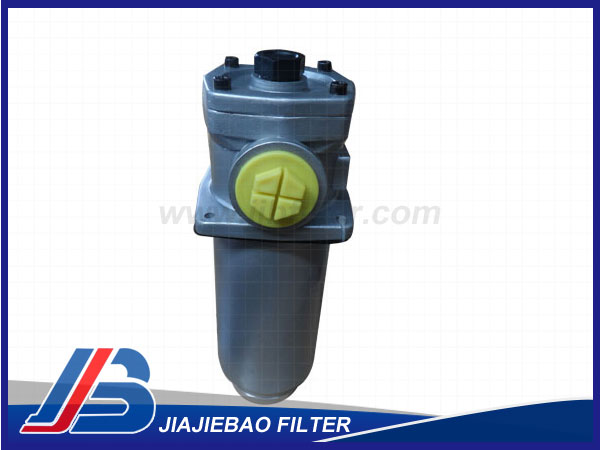

RF-63*20RF系列直回式回油过滤器

RF-63*20RF系列直回式回油过滤器本过滤器用于液压系统回油精过滤，滤除液压系统中元件磨损产生的金属颗粒一及封件的橡胶等污染物，使流回油箱的油保持清洁。
1、本过滤器可直接安装在油箱盖板上，也可以用管子安装。
2、设有滤芯污染堵塞发讯器及旁通阀，提高液压交流的可靠性。
3、滤芯采用玻璃纤维材质，具油过滤器精度高，通油能力大，原始压力损失小，纳污量大等优点，其过滤精度一绝对过滤精度标定，过滤比β3、β5、β10、β20>200过滤效率η》99.5%。若需纸质，不锈钢及烧结毯等滤芯请注明
（a）带目测发讯器
（b）带点发讯器
 （c）带旁通阀

型号 model	流量 Flow（L/min）	过滤精度Filtr.（μm）	通径Dia（mm）	公称压力 Pressure MPa	压力损失 Pressure loss（MPa）		发讯器装置 Indicator		重量 Weight（Kg）	滤芯型号 Model of element
					Initial	Max.	（V）	（A）
RF-60×*L-Y/C	60	1 3 5 10 20 30	20	1	≤0.07	0.35	12 24 36 220	2.5 2 1.5 0.25	0.4	LH0600R*BN/HC
RF-110×*L-Y/C	110								0.9	LH0110R*BN/HC
RF-160×*L-Y/C	160		40						1.1	LH0160R*BN/HC
RF-240×*L-Y/C	240								1.8	LH0240R*BN/HC
RF-330×*L/F-Y/C	330		50						2.3	LH0330R*BN/HC
RF-500×*F-Y/C	500								3.2	LH0500R*BN/HC
RF-660×*F-Y/C	660		80						4.1	LH0660R*BN/HC
RF-850×*F-Y/C	850								13	LH0850R*BN/HC
RF-950×*F-Y/C	950		90						20	LH0950R*BN/HC
RF-1300×*F-Y/C	1300		100						41.5	LH1300R*BN/HC


 RF回油过滤器


----流量至15000l/min
----压力等级至25bar
结构：
回油过滤器由上端盖和筒体组成。上端盖设有污染发讯器接口。
滤芯：
滤芯最大允许压差   BN3HC:25bar   P/HC:10bar   W/HC:30bar   V:210bar   BW/AM:10bar   AM:10bar
概述：
安装：邮箱顶部安装或管路安装。流向：入口，侧面；出口：垂直向下。温度范围：-10°C---+100°C。旁通阀开启压力ΔΡ0=3bar+0.5bar。价值的相容性适用于矿物油、润滑油、抗燃油及可迅速分解的生物油。用于水介质时请咨询。

RF系列直回式回油过滤器10~40μ	RF滤芯10~40μ
RF-60※L-Y/C	0060R※BN/HC
RF-110※L-Y/C	0110R※BN/HC
RF-160※L-Y/C	0160R※BN/HC
RF-240※L-Y/C	0240R※BN/HC
RF-330※L-Y/C	0330R※BN/HC
RF-500※L-Y/C	0500R※BN/HC
RF-660※L-Y/C	0600R※BN/HC
RF-950※L-Y/C	0850R※BN/HC
RF-1300※L-Y/C	0950R※BN/HC
	1300R※BN/HC
