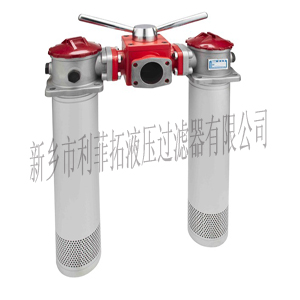

SRFA-160x10F双筒回油过滤器

作者:佳洁宝滤器 来源:www.lft-oil-filter.com 浏览:0 发布时间:2013-03-11

SRFA-160x10F双筒回油过滤器简介:
SRFA-160x10F双筒回油过滤器是由两只单筒过滤器,换向阀,旁通阀,发讯器,扩散器等组成,它被安装在油箱顶部,可在系统不停机的情况下更换滤芯,适用于连续工作的液压系统回油精过滤,用来滤除液压系统中诸元件磨损产生的金属粉末以及密封件的橡胶杂质等,使流回油液保持清洁,以利于系统中的油液循环使用。
双筒过滤器滤芯采用新型化纤学过滤材质,具有过滤精度高,通油能力大,原始压力损失小,纳污量大等优点,其过滤精度以绝对过滤精度标定,过滤比过滤比β3. 5. 10. 20>100.过滤效率n ≥ 99%.符合ISO标准

SRFA-160x10F过滤器技术参数:
通径:50mm
公称流量:160L/min
过滤精度:1-30um
公称压力:1.6mpa
连接方式:法兰式

双筒回油过滤器选型原则:
1、进出口通径:原则上过滤器的进出口通径不应小于相配套的泵的进口通径,一般与进口管路口径一致。
2、公称压力:按照过滤管路可能出现的最高压力确定过滤器的压力等级。
3、孔目数的选择:主要考虑需拦截的杂质粒径,依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。
4、过滤器材质:过滤器的材质一般选择与所连接的工艺管道材质相同,对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。
5、过滤器阻力损失计算:水用过滤器,在一般计算额定流速下,压力损失为0.52~1.2kpa

其他型号参考:
型号 通径(mm) 公称流量(L/min) 过滤精度(μm) 公称压力
(MPa)
压力损失 发讯器装置

连接方式 重量
(kg)
滤芯型号
Initial Max (V) (A)
SRFA-25×*L- C/Y 20 25 1
3
5
10
20
30

1.6 ≤0.08 0.35 12
24
36
220
2.5
2
1.5
0.25
螺纹式

  SFAX-25×*
SRFA-40×*L- C/Y 20 40   SFAX-40×*
SRFA-63×*L- C/Y 32 63   SFAX-63×*
SRFA-100×*L- C/Y 32 100   SFAX-100×*
SRFA-160×*F- C/Y 50 160 法拉式   SFAX-160×*
SRFA-250×*F- C/Y 50 250   SFAX-250×*
SRFA-400×*F- C/Y 65 400   SFAX-400×*
SRFA-630×*F- C/Y 90 630   SFAX-630×*
SRFA-800×*F- C/Y 90 800   SFAX-800×*
